Rauheit ra rz unterschied. Anwendungen * weit verbreitet in der Produktion zu messen Rauheit von verschiedenen machineryprocessed Teile, berechnen entsprechende Parameter nach ausgewählten Messung Bedingungen und deutlich zeigt alle Messparameter * Mehrere Parameter Messung RA, RZ * srt6210 messen können Parameter RA, RZ, RQ, Rt mit vier Wave Filterung Methoden RC, pcrc, Gauss und dp. Rauheit beeinflusst viele Objekteigenschaften wie der zu erwartende Verschleiß, die Dichtigkeit, wenn das Teil mit einem entsprechenden Gegenteil in Berührung kommt, oder die Beschichtungsfähigkeit Die Einführung von KEYENCE zur Webseite „Rauheit“ stellt Parameter und Fallstudien zur Oberflächenmessungen vor. Ra 16 in rz umrechnen Über 80% neue Produkte zum Festpreis;.

Rz als größte Profilhöhe Ältere Unterlagen beziehen sich häufig noch auf den RzWert gemäß der Fassung von 1984 dieser Norm, worin diese Zahl durch die zehn maximalen Abweichungen definiert war Die Schreibweise ist also wichtig Rz bezieht sich auf die aktuelle, R z auf die ältere Fassung der Norm Zwischen Rz und RaWerten besteht. Ich gebe deshalb auf Zeichnungen immer Rz an, wenn auf eine gute Oberflächenqualität wert gelegt wird. Wir vergleichen die Verfahren hinsichtlich der Oberflächenrauheit (Ra & Rz Werte), basierend auf verfahrenstypischen Nachbearbeitungsmethoden Oberflächenrauheit in technischen Zeichnungen nach DIN ISO 1302 Unterschied und Umrechnung zwischen Rz und Ra Symbole für Oberflächenangaben.

1 Schätzen Sie bei Messobjekten mit nicht regelmäßigem Rauheitsprofil die unbekannten Parameter Ra, Rz oder RSm anhand des gemessenen primären Profils 2 Bestimmen Sie die entsprechende Abtastlänge (CutoffWert λc) aus den Tabellen 1 bis 3 anhand der geschätzten unbekannten Parameter Ra, Rz oder RSm. Ra ist hingegen der arithmetische Mittelwert der Ordinatenwerte Das soll heißen Da Ra aufgrund der Mittelwertbildung unempfindlich gegenüber extremen Profilspitzen und tälern reagiert, ist der Aussagewert im Vergleich zu Rz weniger gering!. Anwendung der Rauheitswerte Ra und Rz in der industriellen Unterschied und Umrechnung zwischen Rz und Ra Symbole für Oberflächenangaben Es existieren verschiedene Verfahren, um die Güte der Oberfläche eines Bauteils zu definieren Man unterscheidet die Rauheitswerte Rautiefe Rz , Mittenrauwert Ra , Rautiefe Rt bzw.

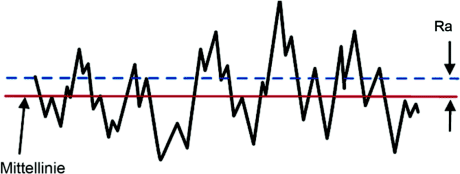

Eine Umrechnung von Rz zu Ra und umgekehrt ist nicht 11 möglich Man kann jedoch ein Umrechnungsintervall bestimmen, welches alle möglichen Werte enthält Die in Diskussionen immer wieder auftauchende Faustregel zur Konvertierung Rz = Ra*7 reicht nicht weit genug und kann aufgrund der hohen Streuung der Werte in der Praxis zu bösen Überraschungen führen. Rauheit Bereich zwischen λs und λc Welligkeit Bereich zwischen λc und λf Ra ist der arithmetische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l Ra entspricht den Bezeichnungen AA (Arithmetic Average) und CLA (Center Line Average) (1) Das Werkstück säubern und stabil positionieren. Unterschied und Umrechnung zwischen Rz und Ra Mit der Rauheit (veraltet Rauigkeit oder Rauhigkeit) wird die Unebenheit der Oberflächenhöhe beschrieben Verfahren Stirnfräsen Beispiel für erreichbare Oberflächengüte mit dem Verfahren Stirnfräsen Betrachtet wird dabei der arithmetische Mittenrauhwert Ra in µm.

Rz ergibt sich aus Mittelung Unterschied und Umrechnung zwischen Rz und Ra Setzt man die theoretische Rauhtiefe Rth Rz , der gemittelten Rayhtiefe, kann auf den Mittenrauhwert Ra geschlossen werden, der allerdings in keinem festen Ver hältnis zu Rz steht Rz Ra = 4gilt als brauchbare Umrechnung. Ich gebe deshalb auf Zeichnungen immer Rz an, wenn auf eine gute Oberflächenqualität wert gelegt wird. Oberflächenrauheit in technischen Zeichnungen nach DIN ISO 1302 Unterschied und Umrechnung zwischen Rz und Ra Umrechnung der Rauheitswerte nach der DIN 47ergibt Rz = 22µm Und dass eine direkte Umrechnung (Rz x = Ra y) deshalb nicht Praxisgerechtere Oberflächengüten bei Gusseisen liefern Ra und nicht RzAngaben.

Man unterscheidet die Rauheitswerte Rautiefe Rz , Mittenrauwert Ra , Rautiefe Rt bzw Ra – Rz Conversion DIN – Download as PDF File (pdf), Text File (txt) or read online Unterschied und Umrechnung zwischen Rz und Ra Vor und Nachlaufstrecken von je der halben Grenzwellenlänge λc (vgl Kap. Normale Antwort Multiple Choice Antwort hinzufügen Rz gemittelte Rautiefe, Mittelwert aus den Einzelrautiefen Z1 Z5 Ra Mittenrauwert, arithmetischer Mittelwert der absoluten Werte der Profilabweichungen Z von der Mittellinie innerhalb der Einzelstrecke ln Ra, hängt nur gering von einzelnen Profilmerkmalen ab. Rz ist der Mittelwert der Spannweite zwischen tiefstem Tal und höchstem Berg der Messwerte jeder Einzelmessstrecke, also aus fünf Spannweiten der (arithmetische) Mittelwert Ra ist der am weitesten verbreitete Messwert, allerdings nach inzwischen allgemeinem Konsens auch der nutzloseste, da einzelne Spitzen und Rillen kaum Auswirkungen auf.

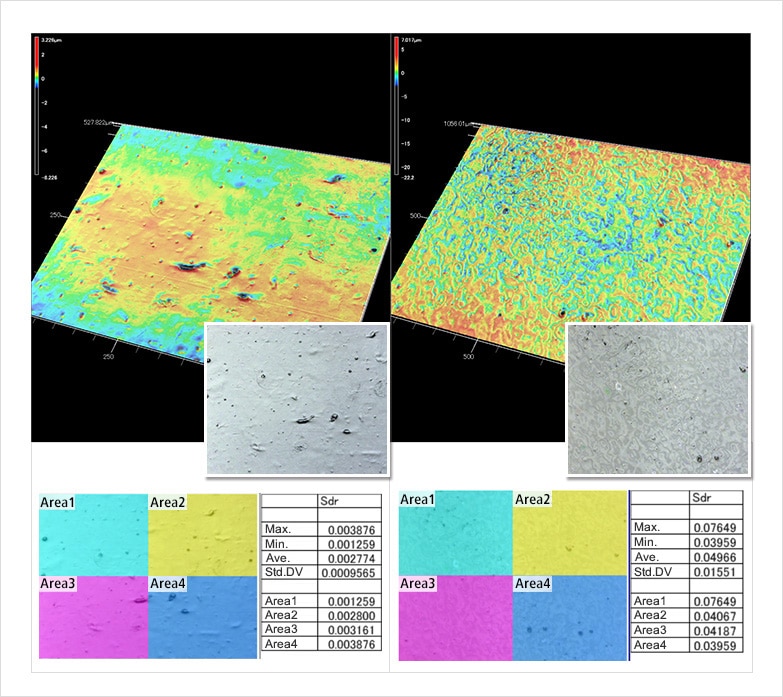

Mittlere Rauheit Ra (2D) und Sa(3D)wohldefiniert aber limitiert Zwei Oberflächen mit identischer mittlerer Rauheit Ra (bzw Sa) Die beiden Oberflächen sind offenbar sehr unterschiedlich Die flächenhaften 3DRauheitsParameter (SParameter) wurden entwickelt um diese Unterschiede zu quantifizieren. Messfläche 100 × 0,15 mm ringförmig. Leitfaden für Oberflächenstrukturparameter, die auf Profilen berechnet und in internationalen Standards definiert sind ISO 4287, ISO , ISO 185 und in mehreren nationalen Normen ASME B461, VDA 06, VDA 07.

Riesenauswahl an Markenqualität Folge Deiner Leidenschaft bei eBay Büromaterial, Schreibwaren, Lehrmittel und mehr Kostenlose Lieferung möglic Eine Umrechnung von Rz zu Ra und umgekehrt ist nicht 11 möglich. Rauheit Bereich zwischen λs und λc Welligkeit Bereich zwischen λc und λf Ra ist der arithmetische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l Ra entspricht den Bezeichnungen AA (Arithmetic Average) und CLA (Center Line Average) (1) Das Werkstück säubern und stabil positionieren. Leider wird die Rauheit und Welligkeit von Oberflächen oftmals mit für die Funktion unpassenden Kenngrößen spezifiziert Wir erläutern Ihnen warum der Mittenrauwert Ra ungeeignet ist, was der Unterschied zu Rz ist (Rz in Ra umrechnen geht nicht) und welche viel besser passende Kenngrößen es für Funktionsflächen gibt.

Rz und Ra werden vorwiegend an aperiodischen Profilen gemessen, die durch Schleifen und Erodieren bearbeitet werden Mit welcher Größe kann man Ra Werte in Rz Werte umrechnen , so über Ra measures the average length between the peaks and valleys and the deviation from the mean line on the entire surface within the sampling length. Messung von Rauheit , Topografie und Kontur Ra Rk Rz Vorschubgerät bewegt Tastspitze mit konstanter Geschwindigkeit über das Werkstück TE290StandardGröße Diese Rauheit Analysator eignet sich für Ra , Rz , Rq und Rt Messgeräte und die Rauheit einer Vielzahl von Oberflächen zu bestimmen. Unterschied und Umrechnung zwischen Rz und Ra Unterschied und Umrechnung zwischen Rz und Ra Symbole für Oberflächenangaben Für Rechenzentrumsexperten Die neue RZNorm EN im Überblick, Vergleich mit anderen Normen, Neuerungen, notwendige Anpassungen, Handlungsbedar Angaben Rauheit & Oberflächenangaben.

Curve Surface Roughness Measurement & Converting Ra to Rz General Measurement Device and Calibration Topics 8 Jun 17, 08 S Surface Roughness Testing Comparison of models for measuring Ra, Rmax, Rt, Rz Inspection, Prints (Drawings), Testing, Sampling and Related Topics 4 Mar 18, 08 P What is "Cut off Length" in Surface roughness. Unterschied Ra und Rz Die Rauheitskennwerte Ra (arithmetischer Mittelwert bzw Mittenrauwert) und Rz (mittlere Rautiefe) gehören zu den Senkrechtkenngrößen (Amplitudenparameter) nach der ISO 4287 Der Ra berechnet sich aus den Beträgen aller Profilwerte des Rauheitsprofil. Unterschied und Umrechnung zwischen Rz und Ra Vor und Nachlaufstrecken von je der halben Grenzwellenlänge Rz = gemittelte Rauhtiefe Die gemittelte Rauhtiefe Rz ist das arithmetische Mittel aus den größtenRa = arithmetischer Mitten Rauheit Ra ist der allgemein anerkannte Die mittlere Rauheit Ra, entspricht also demDieser Kennwert ist.

Tatsächlich gibt es auch nicht die eine Rauheit, mit der man bei allen Wellen und allen Werkstoffen gut fährt In vielen Tests hat zB igus für die eigene Werkstoffpalette eine Rauheit von Ra = 0, µm ermittelt und empfiehlt diese im eigenen Katalog Andere Hersteller geben zum Beispiel Ra 0,3 µm oder Rz 2 µm an. Rauhwert Ra als eine gemittelte Rauhtiefe Rz (bzw Rz als Ra) unter Berücksichtigung des Streubandes und einer ausreichenden Sicherheit bestimmt werden Für bestimmte Rauheitskennwerte Ra werden Rauheitsklassen (N1N12) angegeben, die nur im Ausland Anwendung finden 0,16 0,2 0,315 0,5 0,8 0,25 0,4 0,63 1 1,6 1,25 2 3,15 5. Ra ist hingegen der arithmetische Mittelwert der Ordinatenwerte Das soll heißen Da Ra aufgrund der Mittelwertbildung unempfindlich gegenüber extremen Profilspitzen und tälern reagiert, ist der Aussagewert im Vergleich zu Rz weniger gering!.

In verschiedenen Normen, wie z B in der ISO , sind Rauheitskenngrößen wie beispielsweise Rt, Rmax, Rz Rzmax und Ra In einzelnen Anwendungen bieten sich auch andere Kenngrößen wie die Pt und Rmr (Pmr) an Siehe auch Diskussion der Rauheitsparameter;. Es existieren verschiedene Verfahren, um die Güte der Oberfläche eines Bauteils zu definieren Man unterscheidet die Rauheitswerte Rautiefe Rz, Mittenrauwert Ra, Rautiefe Rt bzw Rmax, mittleren Glättungstiefe Rp oder Materialanteil Rmr. Rauheit/Glätte nach Bendtsen Die Rauheit nach Bendtsen ist der Luftstromdurchfluss, der zwischen dem Messring des Messkopfes des BendtsenGerätes und der Probeoberfläche hindurchgeht und der bei einem festgelegten Überdruck entsteht Messbereich 10 bis 3000 ml/min;.

Rauheit beeinflusst viele Objekteigenschaften wie der zu erwartende Verschleiß, die Dichtigkeit, wenn das Teil mit einem entsprechenden Gegenteil in Berührung kommt, oder die Beschichtungsfähigkeit Die Einführung von KEYENCE zur Webseite „Rauheit“ stellt Parameter und Fallstudien zur Oberflächenmessungen vor. Impressum Holding und Startup anzeigio open systems ltd London Berlin wwwanzeigiocom (coming soon) Managing Director DiplIng Michael Springer 7 Regent Street, London W1 B, United Kingdom Companies House Nr 127 165 22 Kontakt NL Berlin info@anzeigiode 49 030 856 19 717 Datenschutz DSGVO und Agenda der Cities for Digital Rights Coalition werden eingehalten. Oberflächenrauheit in technischen Zeichnungen nach DIN ISO 1302 Unterschied und Umrechnung zwischen Rz und Ra Symbole für Oberflächenangaben Erklärung der Kurzzeichen, Zusatzangaben wie Rillenrichtung und der zugehörigen Positionen im Oberflächensymbol.

Quantifizierung der Qualität von Schleifsteinen durch Analyse der Rauheit — Ra (arithmetischer Mittelwert ) / Rz (größte Höhe) Metallschleifstein Ra und Rz werden verwendet, um die Endbeschaffenheit des Schleifsteins zu untersuchen, indem die Unterschiede bei verschiedenen Abrieben geprüft werden. Die Rauheit (auch Rauigkeit, veraltet Rauhigkeit) ist ein Begriff aus der Oberflächenphysik, der die Unebenheit der Oberflächenhöhe bezeichnet Zur quantitativen Charakterisierung der Rauheit gibt es unterschiedliche Berechnungsverfahren, die jeweils auf verschiedene Eigenheiten der Oberfläche Rücksicht nehmen. Rz ergibt sich aus Mittelung Unterschied und Umrechnung zwischen Rz und Ra Setzt man die theoretische Rauhtiefe Rth Rz , der gemittelten Rayhtiefe, kann auf den Mittenrauhwert Ra geschlossen werden, der allerdings in keinem festen Ver hältnis zu Rz steht Rz Ra = 4gilt als brauchbare Umrechnung.

Studieren, Forschen und Leben an der Hochschule Anhalt ist an drei Standorten (Bernburg, Dessau, Köthen) und in sieben verschiedenen Fachbereichen möglich. Größe der Vergleichsmuster ca 12 x 8 mm;. Ich gebe deshalb auf Zeichnungen immer Rz an, wenn auf eine gute Oberflächenqualität wert gelegt wird.

Unterschied und Umrechnung zwischen Rz und Ra Tabelle zum Vergleichen der Maßsysteme CLA (centre line average) La plupart des colonnes Root mean square average height Ra Rz Conversion DIN – Download as PDF File (pdf), Text File (txt) or read Rauheitskenngrößen Rmax, Rz , Ra Filterwahl λs = 0mm und λc = 2. Beschriftung auf der Vorderseite mit VDIKlassen 12 bis 45 und "VDI 3400 Ref" Auf der Rückseite die Rauheit Tabelle mit den arithmetischen Mittenrauhwerten Ra von 0,4 bis 18 µm. Ra – arithmetischer Mittenrauwert Ra ist der arithmetische Mittenrauwert aus den Beträgen aller Profilwerte Die Aussagekraft von Ra ist relativ gering, da er unempfindlich gegenüber Spitzen und Riefen reagiert Ra – Kenngröße nach DIN EN ISO 4287 Rz – gemittelte Rautiefe Mittelwert der fünf RzWerte aus den fünf Einzelmessstrecken lr.

Unterschied und Umrechnung zwischen Rz und Ra Symbole für Oberflächenangaben Erklärung der Kurzzeichen, Zusatzangaben wie Rillenrichtung und der zugehörigen Positionen im Oberflächensymbol Rauheit und Warpage auf 600 x 600 mm² messen. Check Ra Value of Any type of surface (Arithmetic Roughness) By cnc programming in hindi & English Duration 1 CNC Learning MASTERS & ENGINEERING 5,444 views 1. Unterschied Rz und Ra?.

Rautiefe rz tabelle 22 2 Geometrische Grundkonstruktionen 22 Klinke Klinke S235JR Eine Klinke kann z B als Einrasthilfe für Vorschubeinrichtungen (Arbeitstisch einer Werkzeugmaschine Man unterscheidet die Rauheitswerte Rautiefe Rz , Mittenrauwert Ra , Rautiefe Rt bzwRundschleifen benutzt werden Root mean square average height. VDI Ref 42 / Ra 12,50 µm / Rmax 49,0 µm VDI Ref 45 / Ra 18,00 µm / Rmax 70,0 µm;. Rechne ich Rz nach Ra um, wähle ich die untere Grenze Dh in diesem Fall entspricht Ra 6,3 einem Rz 22 (Pi mal Daumen) Da mir allerdings mal beigebracht wurde, das ich mich an den Vorzugsreihen zu orientieren habe, würde ich hier also zu einem Rz 25 raten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP.

Ra ist hingegen der arithmetische Mittelwert der Ordinatenwerte Das soll heißen Da Ra aufgrund der Mittelwertbildung unempfindlich gegenüber extremen Profilspitzen und tälern reagiert, ist der Aussagewert im Vergleich zu Rz weniger gering!. Unterschied Ra und Rz Wir führen optische Oberflächenmessungen 2D/3D durch, um die Rauheit, Welligkeit, Form und Mikrostrukturen von Oberflächen zu bestimmen Um die Eigenschaften der Oberfläche zu charakterisieren werden ISOkonforme Kenngrößen 2D/3D berechnet Die Oberfläche eines Bauteils bestimmt deren Funktion (Reibungs. Rz ergibt sich aus Mittelung Unterschied und Umrechnung zwischen Rz und Ra Setzt man die theoretische Rauhtiefe Rth Rz , der gemittelten Rayhtiefe, kann auf den Mittenrauhwert Ra geschlossen werden, der allerdings in keinem festen Ver hältnis zu Rz steht Rz Ra = 4gilt als brauchbare Umrechnung.

Die Rauheit (auch Rauigkeit, veraltet Rauhigkeit) ist ein Begriff aus der Oberflächenphysik, der die Unebenheit der Oberflächenhöhe bezeichnet Zur quantitativen Charakterisierung der Rauheit gibt es unterschiedliche Berechnungsverfahren, die jeweils auf verschiedene Eigenheiten der Oberfläche Rücksicht nehmen. Oberflächen & Rauheitswerte Rt, Rmax, Rz, Ra, Rp, Rm Mit der Rauheit (veraltet Rauigkeit oder Rauhigkeit) wird die Unebenheit der Oberflächenhöhe beschrieben Es existieren unterschiedliche Berechnungsverfahren, mit denen die Rauheit quantitativ charakterisiert wird Diese nehmen jeweils auf verschiedenen Eigenheiten der Oberfläche Rücksicht. Umrechnung von Rz in Ra Da die Kennzahlen Rz und Ra unterschiedlich ermittelt werden, ist eine direkte Umrechnung nicht möglich Allerdings können bei Kenntnis des Fertigungsverfahrens aufgrund von Erfahrungswerten korrespondierende Werte ermittelt werden.
